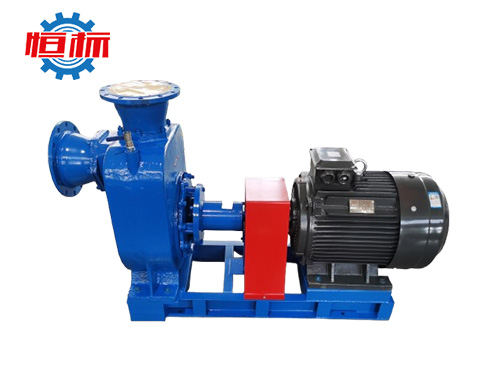

ZX系列自吸式离心泵

ZX系列自吸式离心泵
基本说明：
ZX系列自吸式离心泵适用于输送各类介质，如清水、海水、酸碱化学液体及固体含量较低的浆料。该系列泵主要可应用于环保、建筑、电力、石油、矿业、制药及化工等行业。此外，该泵具有强自吸能力，无需安装底阀，从而简化管道系统并改良工作环境。
工作原理:

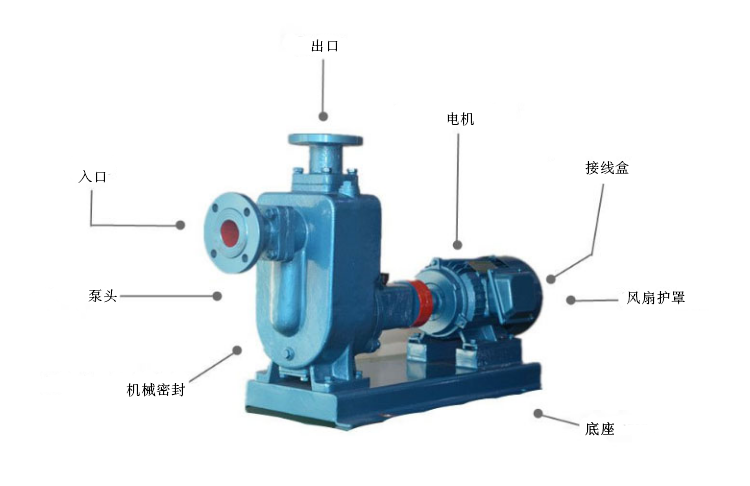

ZX系列自吸式离心泵采用单级单吸悬臂结构，主要由泵体、叶轮、密封件、轴承和联轴器组成。该泵通过离心力将液体推向涡室外缘，随后液体从泵体出口排出。叶轮的旋转将电机的机械能转化为液体的动能和压力能，从而实现液体输送。

应用范围：
ZX系列自吸式离心泵适用于清水、海水、酸碱类化学介质液体以及一般粘度（中粘度≤100 PCT，固体含量不高出30%）的浆料。能够应用到城市环保、酿造、制药、消防、化工、染料、纺织印染、电镀、造纸、石油、矿业、建筑及油轮排水等行业。

 参数选型：

型号 流量 扬程 （m） Suction （m） 转速 （r/min） 功率  （Kw）
m³/h L/s 轴功率 电机功率
25ZX3.2-20 3.2 0.9 20 6.5 2900 0.46 0.75
25ZX3.2-32 3.2 0.9 32 6.5 2900 0.8 1.1
40ZX6.3-20 6.3 1.8 20 6.5 2900 0.87 1.1
40ZX10-40 10 2.8 40 6.5 2900 2.7 4
50ZX15-12 15 4.2 12 6.5 2900 1.1 1.5
50ZX18-20 18 5 20 6.5 2900 1.8 2.2
50ZX12.5-32 12.5 3.5 32 6.5 2900 2.1 3
50ZX20-30 20 5.6 30 6.5 2900 2.6 4
50ZX14-35 14 3.9 35 6.5 2900 2.7 4
50ZX10-40 10 2.8 40 6.5 2900 2.7 4
50ZX12.5-50 12.5 3.5 50 6.5 2900 4.3 5.5
50ZX15-60 15 4.2 60 6.5 2900 6.2 7.5
50ZX20-75 20 5.6 75 6.5 2900 9.8 11
65ZX30-15 30 8.3 15 6.5 2900 1.9 3
65ZX25-32 25 6.9 32 6 2900 4.4 5.5
80ZX35-13 35 9.7 13 6 2900 1.9 3
80ZX43-17 43 12 17 6 2900 3.1 4
80ZX40-22 40 11.1 22 6 2900 4.4 5.5
80ZX50-25 50 13.9 25 6 2900 5.2 7.5
80ZX50-32 50 13.9 32 6 2900 6.8 7.5
80ZX60-55 60 16.7 55 6 2900 15 18.5
80ZX60-70 60 16.7 70 6 2900 20.1 22
100ZX100-20 100 27.8 20 6 2900 7.8 11
100ZX100-40 100 27.8 40 6 2900 16.3 22
100ZX100-65 100 27.8 65 6 2900 27.7 30
100ZX70-75 70 19.4 75 6 2900 24.2 30
150ZX170-55 170 47.2 55 5 2900 39.2 45
150ZX170-65 170 47.2 65 5 2900 46.3 55
150ZX160-80 160 44.4 80 5 2900 53.6 55
200ZX200-32 200 111.1 32 5 1450 52.1 55
200ZX280-63 280 77.8 63 5 1450 73.9 90
200ZX350-65 350 97.2 65 5 1450 97.2 110
250ZX400-32 400 152.8 32 5 1450 72.3 75
250ZX400-50 400 111.1 50 5 1450 80 90
250ZX450-55 450 125 55 5 1450 102.1 110
250ZX500-75 500 111.1 75 5 1450 125.6 132
300ZX500-32 500 166.7 32 5 1450 79.2 90
300ZX500-50 550 138.5 50 5 1450 104.6 110
300ZX550-22 550 152.8 55 5 1450 117.6 132
